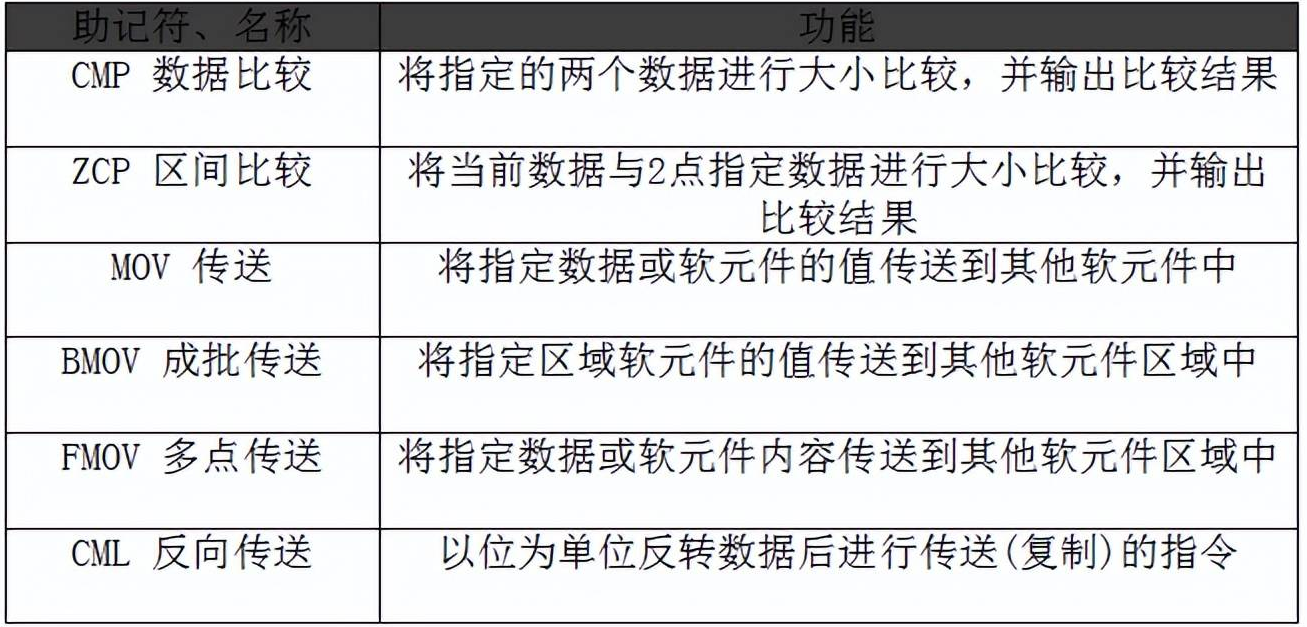

在本章中，詳細介紹了數據傳送和數據比較等基本應用指令。

　　1、【CMP】數據比較

　　比較2個值，將其結果(大、一致、小)輸出到位軟元件中(3點)。

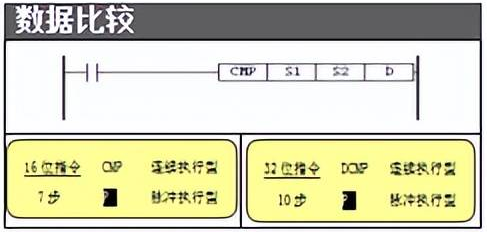

　　指令格式

　　功能與動作說明

　　1、16位運算(CMP、CMPP)

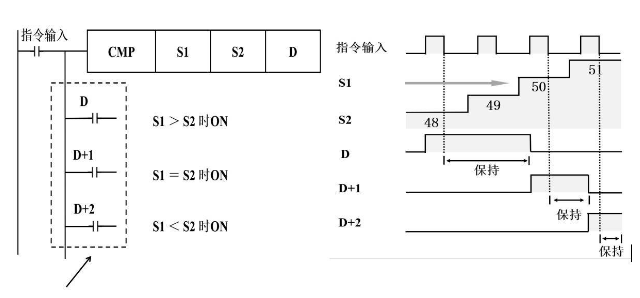

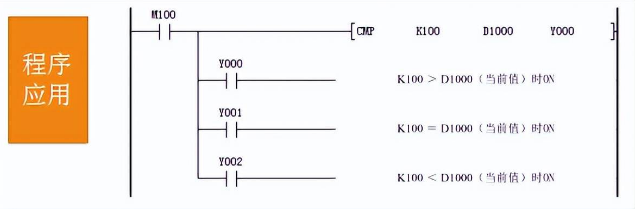

　　對比較值S1 和比較源S2 的內容進行比較，根據其結果 (小、一致、大 )，使D、D +1、D +2 其中一個為ON。

　　● S1 、S2 內的數據，作為BIN(二進制)的值進行處理。

　　● 按照代數形式進行比較。例如：-10 < 1

　　即使指令輸入為OFF，CMP指令不執行時，D ~D+2 也會保持持當指令輸入從ON變?yōu)镺FF之前的狀態。

　　2、【ZCP】區間比較

　　針對2個值(區間)，將與比較源的值比較得出的結果(小于、等于(區域內)、大于)輸出到位軟元件(3點)中。

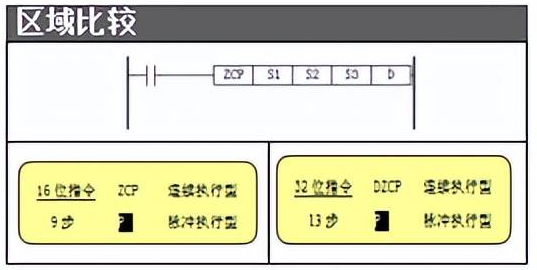

　　指令格式

　　設定數據

　　功能與動作說明

　　1、16位運算(ZCP、ZCPP)

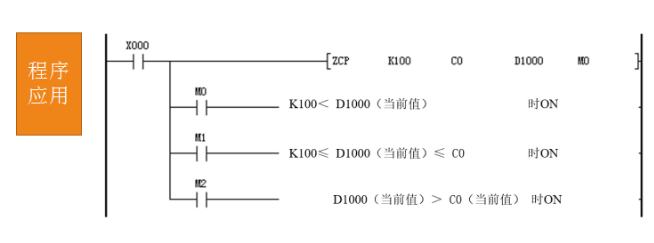

　　將比較源 S3 的內容與比較基準下限 S1 和比較基準上限 S2 進行比較，根據其結果(小、區域內、大)，將 D 、D+1、D+2的其中一個置ON。l

　　● S1、S2 內的數據，作為BIN(二進制)的值進行處理。

　　● 按照代數形式進行比較。例如：-10 < 1 < 10

　　2、32位運算(DZCP、DZCPP)

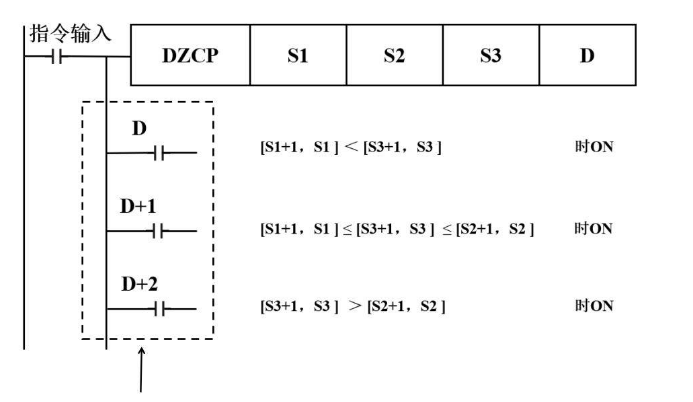

　　將比較源 [S3+1，S3] 的內容與比較基準下限 [S1+1，S1] 和比較基準上限 [S2+1，S2] 進行比較，根據其結果(小、區域內、大)，將 D 、D+1、D+2的其中一個置ON。

　　● [S1+1，S1]與 [S2+1，S2] 中的數據作為BIN(二進制)的值進行處理。

　　● 按代數形式進行大小的比較，例如：-32767<1<102455

　　即使指令輸入為OFF，DZCP指令不執行時，D ~ D+2 也會保持持當指令輸入從ON變?yōu)镺FF之前的狀態。

　　注意要點

　　1. 軟元件的占用數

　　占用以D 中設置的軟元件為起始的三個軟元件。注意不要與其他控制中使用的軟元件重復。

　　2.比較基準上下限

　　比較基準下限 S1 的值需要比比較基準上限 S2的值小。

　　3、【MOV】傳送

　　使指定數據或軟元件值傳送到其他軟元件中。

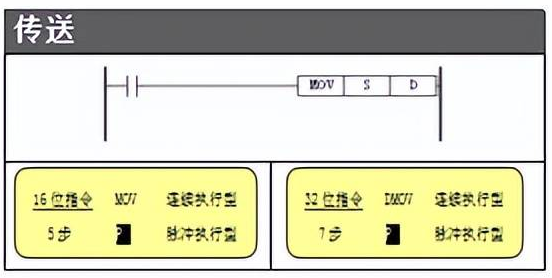

　　指令格式

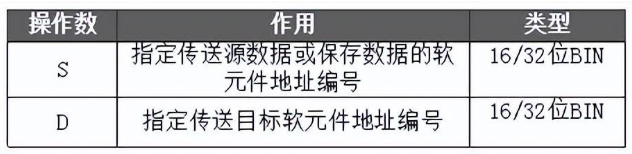

　　設定數據

　　功能與動作說明

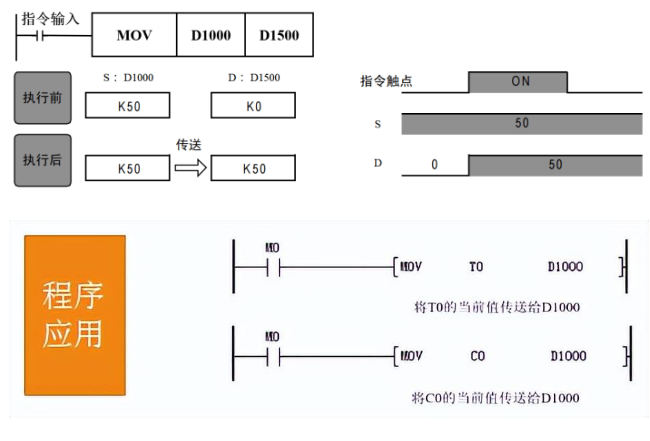

　　1、16位運算(MOV、MOVP)

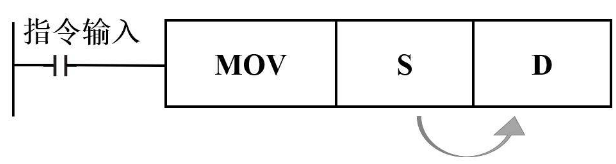

　　將傳送源S的內容傳送給傳送目標D。

　　●指令輸入為OFF時，傳送目標D不會變化。

　　●傳送源S中指定了常數(K)，會自動執行BIN轉換

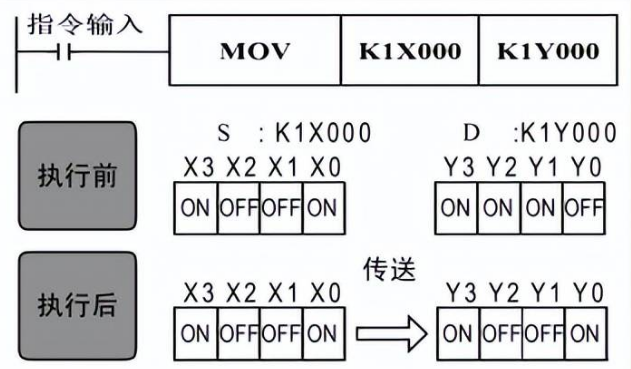

　　指定位軟元件

　　一次最多傳送16個(4的倍數)位軟元件

　　指定字軟元件

　　傳送一個字軟元件

　　4、【BMOV】傳送

　　對指定點數的多個數據進行成批傳送(復制)。

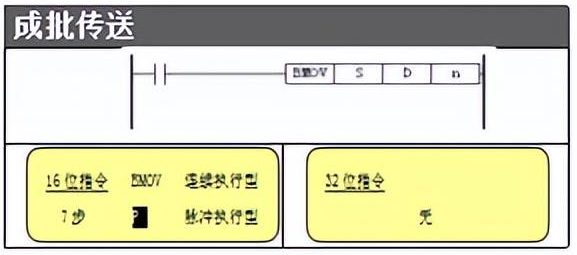

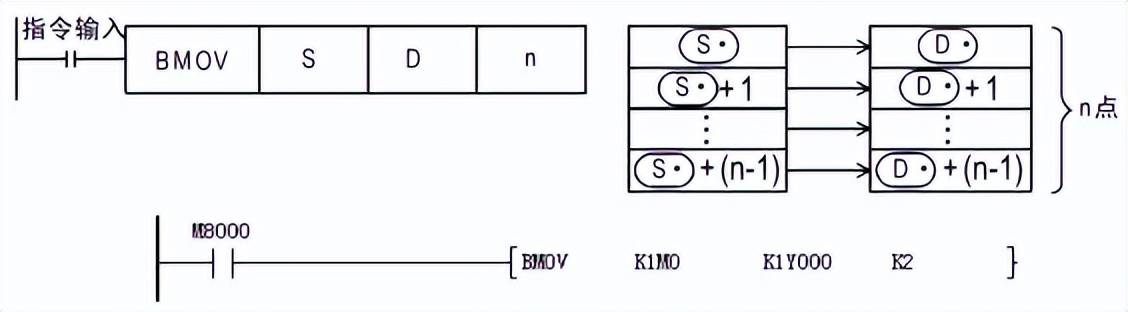

　　指令格式

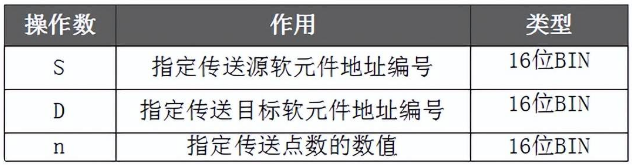

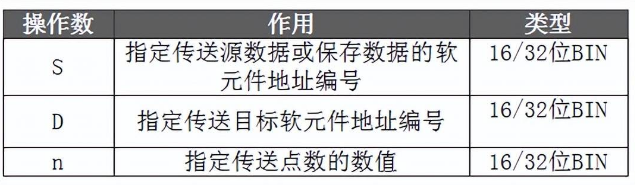

　　設定數據

　　功能與動作說明

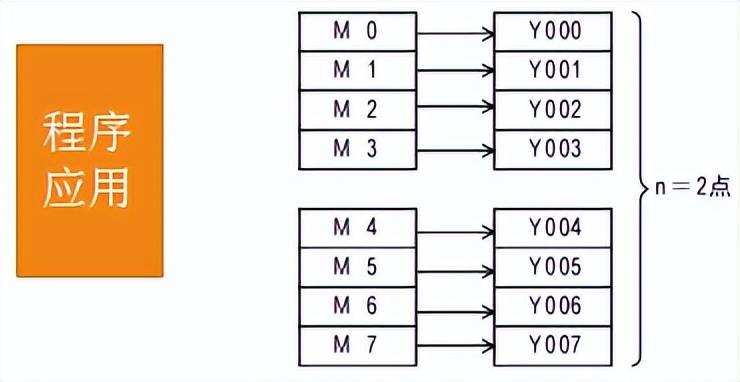

　　將S開始的n點的數據成批傳送到D開始的n點中。

　　●超出軟元件編號范圍時，會出錯并報警

　　5、【FMOV】多點傳送

　　使指定數據或軟元件內容傳送到其他軟元件區域中。

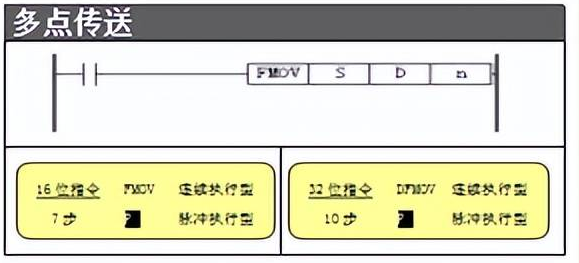

　　指令格式

　　設定數據

　　功能與動作說明

　　1、16位運算(FMOV、FMOVP)

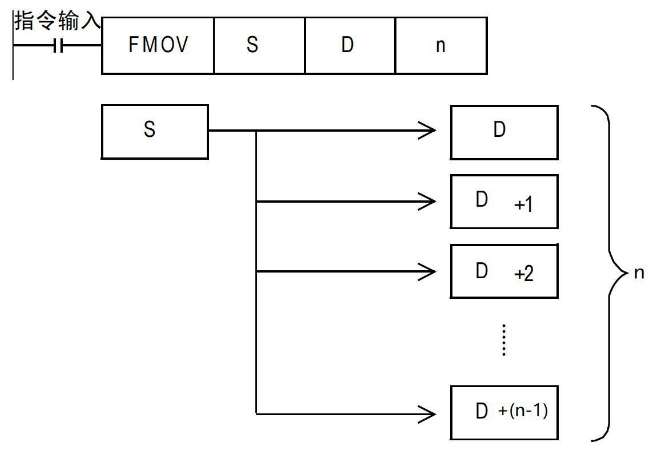

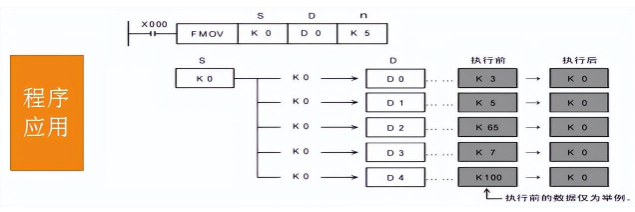

　　將S的內容傳送到以D起始的n點的軟元件中。

　　●n點的軟元件內容都相同。

　　●使用該指令時超出軟元件編號范圍，會出錯并報警

　　●指令輸入為OFF時，傳送目標D不變化。

　　●指令輸入為ON時，傳送源S的數據不變化。

　　●傳送源S中指定了常數(K)時，會自動執行BIN轉換。

　　注意要點

　　1. 傳送位軟元件

　　使用位軟元件傳送時，S和D盡量采用相同的位數，以免造成數據丟失。

　　2.n的設置范圍

　　指令執行的n(傳送點數)最少為1個點，最多為256個點，傳送點數設置過大會影響定時器的精確度，建議將n設置小一些，或者使用脈沖執行型指令，也可以使用上升沿觸點。

　　3.地址的設置

　　當指定的軟元件編號加上傳送點數后，所指向的軟元件地址必須是連續有效的(C199到C200這類情況除外)。
